Altium Designer PCB CADのトレーニング、立ち上げのお手伝い

ガイドブックを参考にし、Altium Designer pcbで作成したMaster-Templteデータを変更
しながら、片面基板から6層、8層基板のベースをを作成し設計を進めて行きます。
(ガイドブックはAD18~AD20の対応ですが、AD24とは大きく変わっていません。)

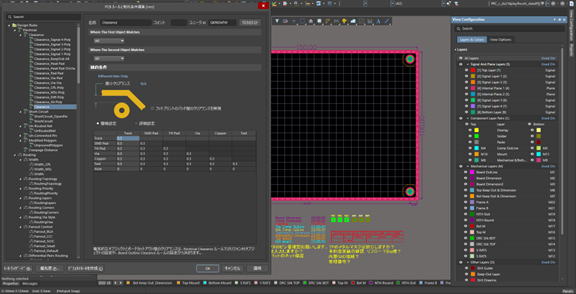

Master-Templteは一般的な基板製造メーカーの製造スペックを盛り込んだDRCやマクロの
設定がされていますので、図番、外形、層数を変更し、そのまま設計作業にかかれます。

回路シンボルのライブラリーや、基板設計用ライブラリー約9000点も参照出来ます。

不明点などはメールで回答や、Skype Teams等を繋げ、画面を共有し、質疑応答する事で
細かな対応が可能です。

Master-Templte


資料: Altium設計クイックガイド_AD18~20 (100ページPDF)
     Altium設計ガイドブック_AD18~20  (274ページPDF)
     Master-Template データ        (AltiumCADデータ)
     Sampleデータ            (AltiumCADデータ)
